Key
符号以及数值约定
一． Key 的基础概念
二． Luma-Key
三． Chroma-Key
四． Channel Key 使用颜色通道进行抠像
五． Color Difference Mattes
六． DV key
七． 参考资料
在开始之前先确定数值以及符号约定
默认的图像空间是：RGB空间
使用和Shake一样的float表示颜色数值，颜色范围从 [0-1] 0：表示纯白 1：表示纯黑，0.5表示50%灰。
红色使用 (1,0,0) 符号表示。
R 表示 红通道
G 表示 绿通道
B 表示 蓝通道
使用Apple Shake作为试验软件。
一． Key 的基础概念
什么是Mattes:
Mattes 控制其他图像透明与不透明的图像。Mattes通常是只包含一个通道，是一幅黑白图像，通常黑色的区域代表完全透明，而白色区域代表完全不透明，而灰色区域表示着半透明。
数字合成中的一个重要的操作就是从一幅图像中提取所要的前景，让它与背景分离起来，这个过程就叫做提取Mattes,也叫做Keying，也就是我们所说的抠像。
抠像的方法有很多种，实际上每种合成软件中都提供了很多商业插件，而我们这里要描述的不是这些商业的插件的使用方法，而且数字合成中的一些基本基础知识和基本抠像手段，以及这些抠像手段的原理及应用。
选 择那种抠像手段要取决于你的素材，而且拍的摄素材对前期的拍摄有一些要求，所以在抠像之前先要对素材进行分析。分析它的亮度范围，分析它的色彩，分析它的 遮挡关系，分析它的拍摄设备(电影胶片摄影机器，广播Dv摄影机等)，分析要提取的范围以及背景等，通常一种抠像手段是很难达到要求的，这时候就需要多种 手段并用，达到最终目的，但是在应用之前首先要了解这些基本手段的原理，这样才能够灵活的使用它们，这也是本文所要达到的目的。
如果使用技术手段无法达到要求的时候，可以使用手绘Mask的方式进行手工提取，如果对于动态的序列帧，那么就要对每一帧进行Mask动画，但是这些工作量是非常大的，可以使用软件抠像得到“大约”Matte，结合手绘Mask，就能减轻工作量。
为了更好的进行后期的抠像，在前期拍摄的时候，为了更好的提取所要的区域，通常使用蓝屏或者绿屏做为背景，为什么选用蓝屏或者绿屏呢？这有很多的解释，大家可以看使用通道操作进行抠像的部分可以有所了解。
下面我们讲介绍几种抠像基础方法：
二． Luma-Key （亮度抠像）
亮度抠像主要是基于图像的暗部和亮部来创建Matte的。
工作原理：
首 先把一幅含有RGB通道的图像转换为单通道的黑白图像，这幅黑白图像就代表着这幅图像的亮部和暗部区域。下面将设置两个数值 lowValue,hightValue，只要黑白图像的数值大于hightValue，那么将会把这个数值设置为纯白色，如果小于lowValue就设 置为纯黑色。下图形象化的展示了上面文字。

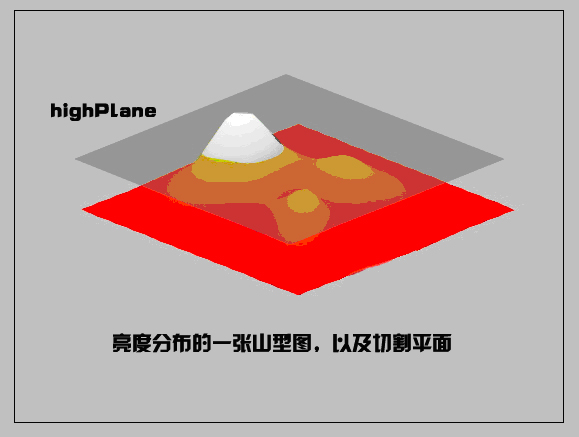

三维的山峰表示了黑白图像的亮度分布范围，山峰高出的区域代表图像像素的亮度越高。
使用2图的一个切割刀，可以对原来的图像的亮度区域进行修改。
通过对黑白图像亮度区域进行操作，可以得到Matte,通常这个不会那么的完美，然后对这个使用图像亮度得到的Matte进行二次处理，或者和其他方法生成的Matte进行合成，就能够生成想要的Matte.
1. 使一幅RGB图像转换为单通道的BW（黑白）图像。
亮度方程
L （亮度）= 0.29*R+0.59*G+0.12*B

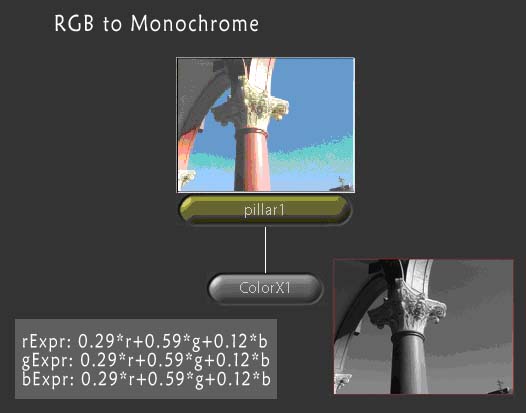

使用Shake ColorX节点，实现公式。
解释：使用ColorX节点可以对RGBAZ通道进行表达式控制。
表示使用29%的红加上59%的绿加上12%的蓝构成一幅黑白图像，
因为眼睛对绿色比较敏感，所以绿色所占的比重要高于其他色成分。
2 ．对这幅黑白图像进行处理
现在已经把图像的亮度信息提出出来了，现在对这个黑白的亮度图像进行处理，就 得到想要的Matte.
Shake 已经提供的LumaKey 不过在这里我们使用shake其他节点
来实现和完善一个MyLumakey。

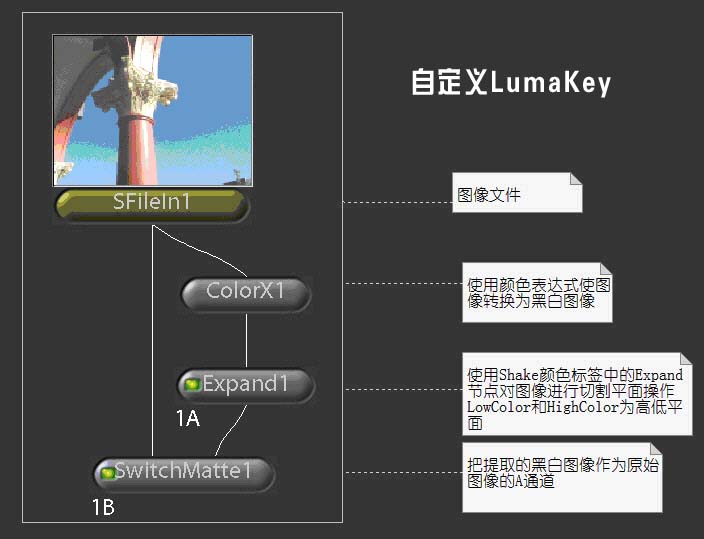

下图是Shake节点网及解释
大家可以把这幅图片和Shake的LumaKey节点连接比较一下，你会发现最终效果是一样的。
提示：如果想对亮度黑白图像进行更加多的控制，可以使用Shake-〉Color-〉Lookup节点，可以用曲线调节整幅图像，如果想实现Expand的效果必须同时对RGB曲线同时进行调节。

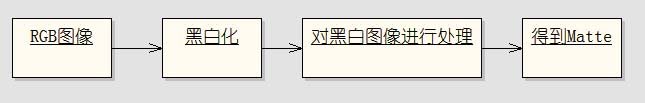

总结：Lumakey 的原理流程如下。
三． Chroma-Key （色度抠像）
理解RGB三维空间：

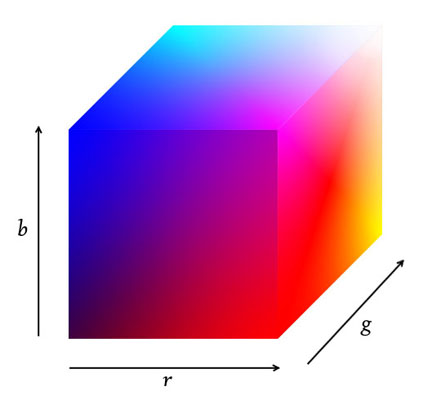

大 家在初中时候刚学习初等几何时候，接触过坐标系的概念，方便的把代数问题可视化，方便分析问题，普通的立体空间坐标系，一般用xyz来表示，横，竖，纵三 个方向，如果使用像素的RGB数值来表示三个向量方向，就可以组成一个新的坐标系，这个坐标系通常称为RGB空间，因为RGB数值可以在显示器上表示颜 色，这样把整个RGB空间使用颜色像素完全填充，下图就是显示结果。可以看到一个立方体，实际上还有很多颜色空间。比如大家比较熟悉的hsv。
下图就是hsv空间，可以看到一个类似锥体的立体模型，不同形状说明他们轴向实现的方程是不一样的。
如 果把一幅使用RGB表示的图像放入这个空间中，就可以通过这个坐标系来观察和分析整幅图像的红绿蓝颜色分布了，因为引入了立体坐标系，所以可以使用研究立 体几何的方法来研究和处理图像了。这里将介绍Chroma-Key的一些原理，其中很多的概念和思路，大家可以借鉴一下，或者说发展一下，特别是对以后学 习3D抠象有一个更加好的基础。

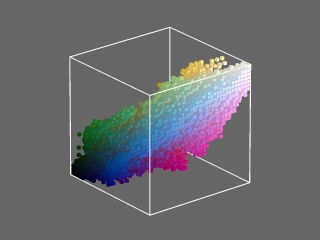

一幅图像在rgb空间的分布
点距离公式：
在高中时候肯定都学过两点在2d和３d坐标系中的距离公式，我们把它应用在我们的RGB空间中。
假设在xyz坐标系中有两点p1(r1,g1,b1),p2(r2,g2,b2),距离为D.

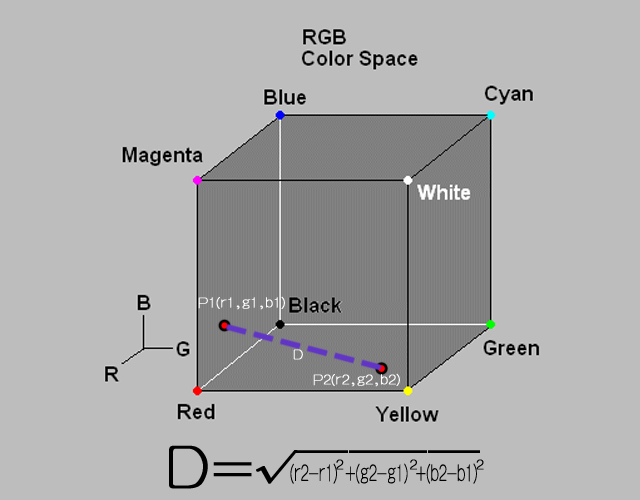

RGB 空间中两点之间距离公式：
考虑一下P1,P2这两个像素点，如果这两个像素颜色接近，也就是他们的RGB数值接近，那么D就会接近零，反映在颜色上就是接近黑色，如果两个像素点的颜色差异很大，也就是
RGB 数值之间差比较大，那么D就会很大，因为我们实现约定了，RGB范围在0-1之间，所以，最大距离如果大于1，那么就显示为白色，如果小于0，将显示为黑色。
我们在拍摄时候蓝屏，或者绿屏目的就是为了使前景和背景差异很大，所以上面的这个公式就能够帮助我们生成一张距离图。因为距离是单一浮点数，所以产生的这张图是单通道黑白的。

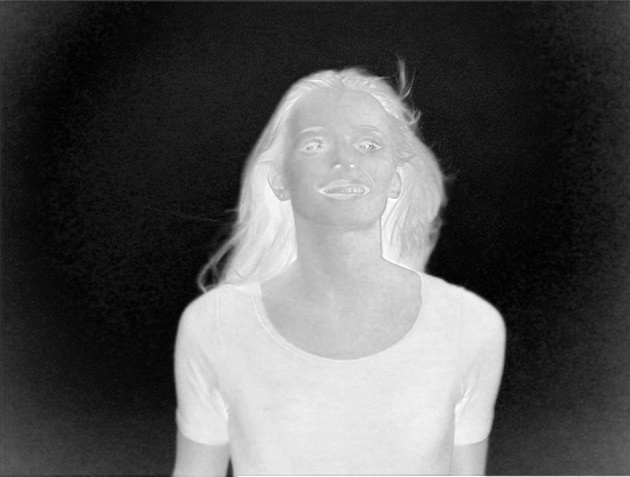

一张Distance map.
这 张图片假设公式中，P1点在前景，P2点是背景蓝色的一张单一颜色图像，对这两张图片求距离得到的。女孩后面的黑色说明蓝布与我们要提出的颜色相近，所以 距离接近黑色，女孩身上很少的蓝色，所以距离就接近白色，我们可以惊奇的发现，可以使用任何一种颜色作为比较色来提取这样的距离图。
有这样一个“大约“Matte,我们可以对这个图像进行调色处理，比如增加对比度，可以绘制遮罩等进行处理。
理解了上面的一些以后，关于Chroma-Key的一些解释就很好理解了。
Chroma-Key 顾名思义就是通过色调来提取Matte,上面我们说过，如果我们预先对我们的图像进行调色处理，对于想要的像素，加大他与不想要的像素颜色之间的距离，对于不想要的像素，减小与不想要像素的颜色之间的距离，就可以达到提取matte的目的。
Chroma-Key 是首先把图像转换到HSV空间，然后对整幅图像进行调节，调节它的色调的偏移，范围，饱和度偏移，范围等，来达到上述目的。在Shake 中有一个很好的hsv调节工具，就是HueCurves,可以使用hue曲线对图像进行精细调节。

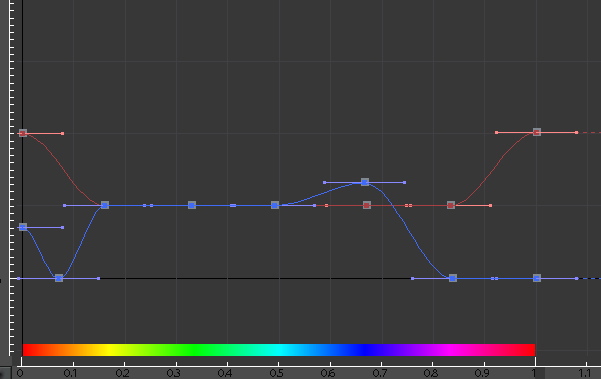

下图就是HueCurves节点的参数区。

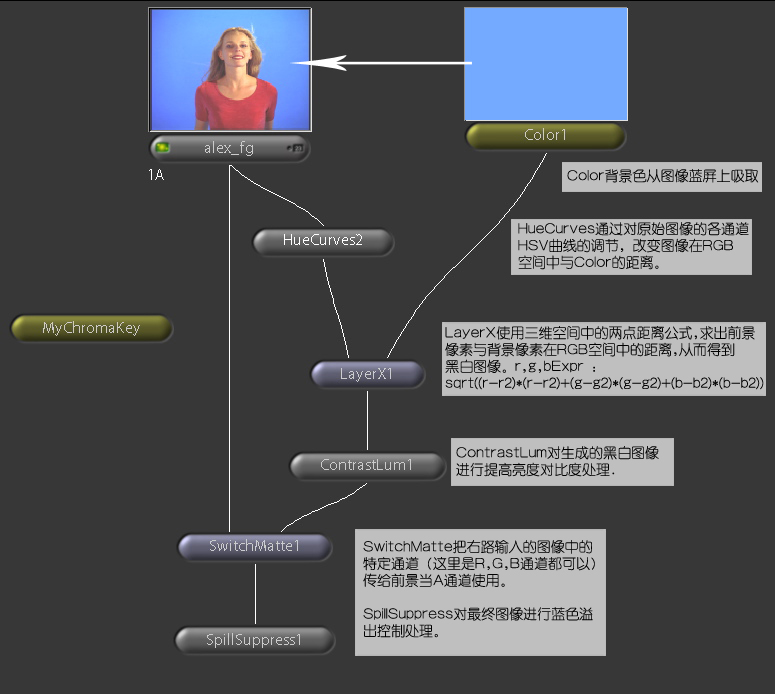

下面我们把上面的理论总结一下，在shake中实现我们调节功能更加强大的MyChroma-Key。
这 里的ContrastLum是对图像进行对比度处理，可以在此段区域内，对Distance Map进行调色处理，使用HueCurves进行调节时候，比如可以降低bHue的红色范围数值，因为前景女孩穿的是含红量高的衣服，比如可以增加 rHue的红色范围数值，让女孩前景的颜色更加远离背景。
这也是很多商业抠象软件的基本原理，因为抠象实际是把分布在RGB空间中的一些部分给剔除掉的过程，比如Infeno中就使用三维来显示一幅图像分布，中间的三维物体表示剔出的区域，这样对这个三维物体进行参数调节或者“建模“处理，就可以得到想要的matte。
大家可以按照这个思路，使用立体几何的公式或者概念，加上Shake提供的方便的表达式节点，可以试验出更加有意思的抠象或者调色技术。
来源：http://www.cnitblog.com/DavidLew/archive/2009/08/06/16052.html
